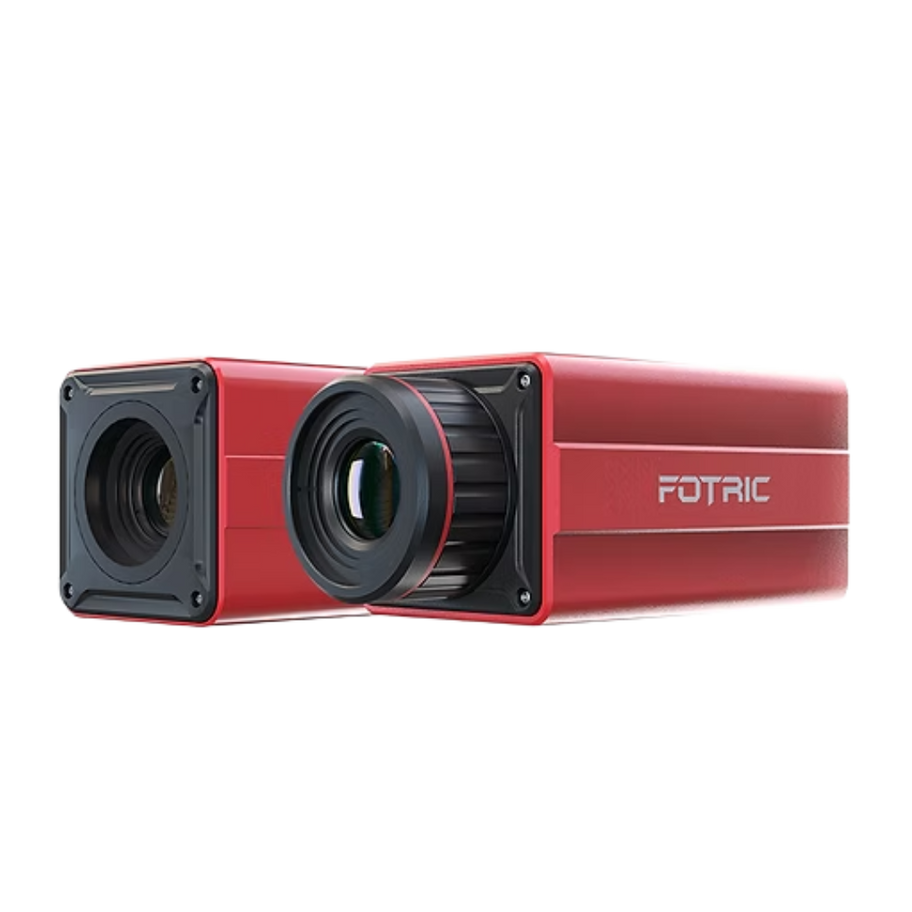

Fotric 223Link
La estación FOTRIC 223Link R&D ofrece información avanzada y detallada sobre tus placas de circuito, chips y equipos electrónicos. Está diseñada para detectar problemas antes de que ocurran.
Su lente de 50° y un NETD de 50 mK permiten obtener datos detallados de la distribución de temperatura y microestructuras, como los chips. Otras funciones avanzadas, como video radiométrico en streaming a 30 Hz, exactitud de medición de ±2 °C o ±2 % y el potente software AnalyzIR para PC, mejoran el rendimiento operativo, convirtiéndola en una herramienta ideal para optimizar placas de circuito, chips y más.
Características principales
-
Resolución infrarroja: 160 x 120 (19,200 píxeles)
-
Sensibilidad térmica (NETD): ＜ 0.06℃ @30℃
-
Rango de temperatura: -20 ~ 350℃
-
Exactitud: ± 2 ℃ o ± 2 % de la lectura lo que resulte mayor
-
Tipo de enfoque: Manual
-
Campo de visión (FOV): 28° x 21°
-
Frecuencia de imagen: 30 Hz
-
Memoria: No incluida
-
Medidor de distancia láser: No incluido
-
Pantalla: No incluida
-
Cámara visual: No incluida
-
Número de paletas: 9 estándar + 9 invertidas
-
Notas de voz: No incluido
-
Información de imágenes: No incluido
Funciones de análisis y alarmas
-
Marcadores de análisis (ROI): 5 marcadores de punto; 10 rectángulo/círculo; 10 líneas de medición
-
Análisis en pantalla: emisividad, temperatura reflejada, temperatura ambiente, humedad, distancia y compensación para ventana infrarroja
-
Alarmas sonoras / salidas:
-
1 relay output: Capacidad de carga 24V, 1.5A
-
1 optocoupler output: Capacidad de salida 3.3~24V, corriente máxima 35 mA
-
1 optocoupler input: Capacidad de entrada 3.3~24V, corriente 5~15 mA
-
